轉速與軸向位移：汽輪機安全運行的“雙保險”
汽輪機作為現代電力與工業的核心動力設備，其運行安全性與穩定性至關重要。在眾多關鍵運行參數中，轉速與軸向位移如同設備的“生命體征”，實時反映著機組的健康狀態與潛在風險。嚴密監控并深刻理解這兩大參數及其相互關系，是保障汽輪機安全可靠運行的重中之重。我公司推出的轉速傳感器和HD系列電渦流傳感器 ，憑借其優異的性能與先進的技術，能夠為汽輪機的轉速與軸向位移監測提供專業、可靠的解決方案。
汽輪機轉速的奧秘
轉速是指物體單位時間內繞軸旋轉的圈數，通常用轉每分鐘（rpm）或轉每秒（rps）來表示。在汽輪機的運行過程中，其轉速會受到多種因素的影響，主要包括以下幾點：
1、系統頻率的變化：
當電網的系統頻率發生波動時，汽輪機的轉速也會相應地發生變化。如果汽輪機與電網解列，那么在脫離電網連接的情況下，其轉速也會出現變化，這種變化可能是由于汽輪機自身的動力系統與外部電網的協調機制被打破，導致轉速無法按照并網時的穩定狀態保持運行。
2、負荷突變：
汽輪機在運行過程中突然遭遇負荷的大幅變化，無論是負荷的急劇增加還是突然降低，都會對其轉速產生影響。這是因為負荷的變化直接關系到汽輪機的能量輸出需求，而轉速作為能量輸出的重要參數，會因負荷的變化而做出相應的調整，以滿足新的能量輸出要求。
3、調速系統故障：
汽輪機的調速系統是保證其轉速穩定的關鍵裝置，一旦調速系統出現故障，例如調節閥門失靈、調節器性能下降等，就會導致汽輪機轉速失去有效的控制，從而出現轉速不穩定的情況。
4、抽汽逆止門卡住導致蒸汽倒回：
在一些帶有抽汽功能的汽輪機系統中，如果抽汽逆止門出現故障，如被卡住無法正常關閉，那么蒸汽可能會倒流回汽輪機，這會改變汽輪機內部的蒸汽流向和壓力平衡，從而對汽輪機的轉速產生影響。
汽輪機轉速的變化產生的影響：
汽輪機起動時，轉速需按一定升速率進行升速以合理暖機；并網后，轉速一般隨頻率而變化，頻率升高至50赫茲以上，要注意轉速升高可能使危急保安器誤動作；頻率嚴重降低時，要注意主油泵出口油壓、潤滑油壓下降情況。突然甩負荷時，要特別監視轉速變化，主汽門關閉則轉速下降，主汽門未關閉則要注意轉速升高值，超速時葉片易疲勞折斷，超速至3360r/min以上需破壞真空緊急停機。
汽輪機軸向位移的奧秘
軸向位移又叫串軸，是指沿著軸的方向上的位移，反映的是汽輪機轉動部分和靜止部分的相對位置。對于汽輪機的運行安全有著重要的意義。軸向位移的影響因素主要包括以下方面：
一、運行工況變化：
1、負荷變化：
汽輪機的負荷大小會直接影響到軸向推力的大小，當負荷增加時，軸向推力增大，可能導致軸向位移增大；反之，負荷減少時，軸向推力減小，軸向位移也會相應減小。
2、真空變化：
汽輪機的真空度對軸向推力也有影響。真空度的變化會改變汽輪機內部蒸汽的流動特性，進而影響到軸向推力的平衡，導致軸向位移發生變化。
3、汽溫變化：
蒸汽溫度的變化會影響汽輪機的通流部分的膨脹情況，進而改變轉子與靜子之間的相對位置，導致軸向位移的變化。例如，汽溫升高時，轉子和汽缸可能會因熱膨脹不均而使軸向位移發生變化。
4、頻率變化：
電網頻率的改變會影響汽輪機的運行狀態，進而間接影響到軸向位移。頻率的變化可能會導致轉速的微小變化，這種轉速變化會通過汽輪機內部的力平衡關系影響到軸向推力，從而引起軸向位移的改變。
5、蒸汽流量變化：
蒸汽流量的增減同樣會對軸向推力產生影響。當蒸汽流量增大時，軸向推力增大，軸向位移可能增大；反之，當蒸汽流量減小時，軸向推力減小，軸向位移也會相應減小。
二、設備故障與異常情況：
1、葉片結垢嚴重：
汽輪機葉片結垢后，會改變葉片的氣動特性，導致蒸汽在葉片上的流場發生變化，從而增加軸向推力，使軸向位移增大。
2、運行中葉片斷落：
如果在運行過程中汽輪機葉片發生斷落，這會對轉子產生一個突然的軸向沖擊力，使軸向位移急劇增大，嚴重時可能導致設備損壞。
3、水沖擊：
水沖擊是指汽輪機內部進入水汽或者冷凝水，與高溫蒸汽發生劇烈的汽化和膨脹過程，產生的沖擊力會使汽輪機轉子受到強烈的軸向推力，導致軸向位移急劇增大，甚至超過安全限值，造成設備嚴重損壞。
4、液壓式軸向位移表受主軸油泵出口油壓、油溫變化，進油濾網阻塞等影響指示偏差：
如果液壓式軸向位移表的測量系統出現故障，如主軸油泵出口油壓、油溫發生變化，或者進油濾網被堵塞等，都會導致測量系統無法準確反映軸向位移的真實情況，從而使指示出現偏差，給運行人員的監控帶來誤導。
5、推力軸瓦磨損或損壞：
推力軸瓦是承受汽輪機軸向推力的關鍵部件，當推力軸瓦磨損或者損壞后，其承載能力下降，無法有效地支撐軸向推力，導致軸向位移增大。
6、抽汽停用，抽汽壓差過大：
在一些帶有抽汽功能的汽輪機中，如果抽汽被停用，或者抽汽壓差過大，可能會改變汽輪機內部的流場分布和壓力平衡，從而影響軸向推力的平衡，導致軸向位移發生變化。
7、發電機轉子串動：
如果發電機轉子發生串動，會影響到汽輪機與發電機之間的聯軸器的對中情況，進而影響到汽輪機轉子的軸向位置，導致軸向位移發生變化。
8、高壓軸封漏汽大，影響軸承座溫度升高：
高壓軸封漏汽過多，會使汽輪機高壓部分的蒸汽泄漏到軸承座內，導致軸承座溫度升高。溫度的升高可能會使軸承座的膨脹發生變化，進而影響到汽輪機轉子的軸向位置，導致軸向位移增大。
9、高壓汽封疏汽壓調節變化：
高壓汽封的疏汽壓力調節不當，可能會導致汽輪機內部的壓力分布發生變化，進而影響軸向推力的平衡，從而使軸向位移發生變化。
軸向位移對汽輪機產生的影響：
軸向位移變化意味著轉子與汽缸相對軸向位置發生變化，向正或負方向增加，說明轉子的軸向推力上升，會使推力瓦工作面或非工作面的溫度變化。軸向位移增加過大，會使推力軸瓦發生損壞燒熔，產生通汽部分動靜摩擦碰撞，尤其在發生水沖擊事故時，更易發生設備嚴重損壞。
嚴密監測，防范未然

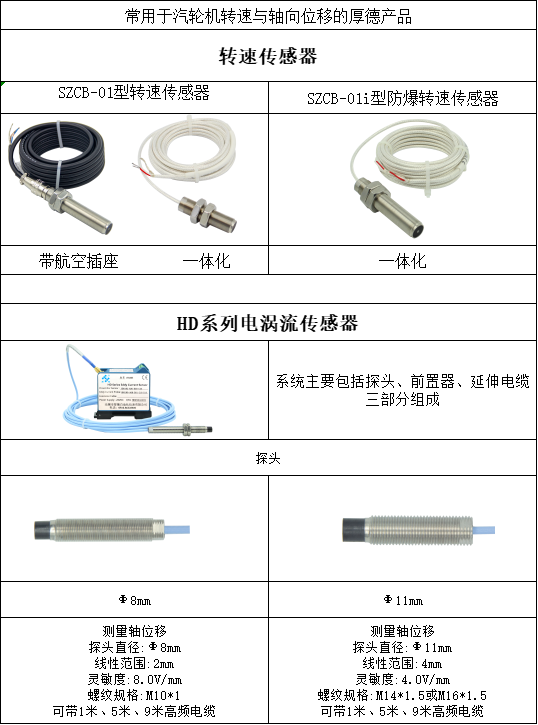

我公司自主研發的轉速傳感器和HD系列電渦流傳感器，為汽輪機的轉速與軸向位移監測提供了強有力的支持。憑借其高精度、高靈敏度的測量性能，這兩款產品能夠幫助運行人員實時掌握汽輪機的運行狀態，提前發現潛在隱患，制定科學的維護策略，優化運行參數，從而有效提升汽輪機的安全性和可靠性，助力企業實現可靠穩定的生產目標。
轉速與軸向位移如同汽輪機安全運行的“核心要素”。實時高精度監測、深入理解其變化規律及耦合關系，是預防惡性事故的核心屏障。 運行人員需要掌握其專業內涵與應對邏輯，將風險控制在萌芽狀態，保障機組可靠穩定運行！
